一、儀表概述：

智能衛生型電磁流量計是采用單片機嵌入式技術，實現數字勵磁，同時在電磁流量計上采用CAN現場總線，技術達到國內水平。除可測量一般導電液體的流量外，還可測量液固兩相流，高粘度液流及鹽類、強酸、強堿液體的體積流量。

二、測量原理：

智能衛生型電磁流量計的原理是基于法拉第電磁感應定律。在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成正比例，其值為：E=KBVD式中：

E－感應電勢；

K－與磁場分布及軸向長度有關的系數；

B－磁感應強度；

V－導電液體平均流速；

D－電極間距；（測量管內直徑）

傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波用一系列的數字處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4～20mA輸出，報警輸出及頻率輸出，并設有RS－485等通訊接口，并支持HART和MODBUS協議。

三、適用場合：

衛生型電磁流量計在食品、醫藥等衛生行業，其工藝過程往往需要定期使用高溫蒸汽進行清洗消毒，并且包括流量計傳感器在內的管線接頭部位不能有殘留的介質，以防止細菌繁殖，因此衛生行業管道與流量計連接一般采用快速接頭形式，即卡箍型結構。**地應用于化工、環保、冶金、食品、醫藥、造紙、給排水等行業。

四、結構形式：

1、傳感器：

傳感器主要由測量導管、測量電極、勵磁線圈、鐵芯、磁軛和殼體組成。

a、測量導管：由不銹鋼導管、襯里和連接法蘭組合而成，為被測液體現場工況測量的載體。

b、測量電極：安裝在測量導管內側壁，與軸流方向垂直，使測量液體產生信號的一對電極。

c、勵磁線圈：在測量導管內產生磁場的上下兩個勵磁線圈。

d、鐵芯和磁軛：將勵磁線圈產生的磁場導入液體，并構成磁回路。

e、殼體：儀表外包裝。

2、轉換器：

即為智能二次表，其將流量信號放大處理單片機運算后，可顯示流量、累計量，并能輸出脈沖、模擬電流等信號，用于流體流量的計量或控制。

3、產品組裝形式：

其分為一體型和分體型兩種形式。

a、一體型：傳感器和轉換器一體安裝。

b、分體型：傳感器和轉化器分離安裝，通過連接電纜形成流量計量系統。

五、性能特點：

1、采用新型的衛生型襯里材料，防止了測量介質殘余物在測量管中的堆積。

2、測量管無阻礙活動部件、無壓損、直管段要求較低。

3、傳感器采用新一代優質襯里技術，并使用特殊的鏡面拋光PFA襯里。

4、智能轉換器可同時顯示體積流量百分比、瞬時流量、累積流量等測量數據。

5、采用快速連接方案，電磁流量計便于拆卸、維護和清洗。智能轉換器采用液晶背光LED顯示器，即使在強光下或夜晚也能清晰讀數。

6、通過紅外線觸摸按鍵設定參數，在惡劣的環境下不打開轉換器的蓋板也可以安全的進行設定。

7、轉換器具有自診斷報警、空負載檢測報警、流量上下限報警及兩極流量值報警輸出等功能。

8、采用16位嵌入式微處理器做信號處理，具有集成度高，運算速度快，計算精度高，全數字化信號處理，抗干擾能力強，測量可靠等特點。

9、高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。

10 具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。

六、技術指標：

1 公稱通徑：DN10-DN300mm；

2 精確度：示值的±0.5％,可選示值的±0.3％或±0.2％；

3 介質溫度：分體型-10℃～+180℃；一體型-10℃～+80℃；

4 環境溫度：-25℃～+60℃；

5 介質電導率：大于20μs/cm；

6 襯里：PTFA；

7 電極材料：含鉬不銹鋼、哈氏合金B、哈氏合金C、鈦、鉭、鉑、銥合金；

8 電極形式：三電極結構、二電極結構、可拆卸電極結構；

9 安裝：一體型、分體型；

10外殼防護等級：傳感器IP65、IP68可選（IP65：塵密、防噴水,IP68：塵密、可長期工作在水下。）轉換器IP67（IP67：塵密、可短時間浸水）；

11 防爆標志：防爆型傳感器的防爆等級為ExmdIIBT4。

七、流量計的優勢：

1、傳感器zui重要的部件,并通過zui嚴格的實流試驗,切實保證產品的測量精度。

2、信號電極作徹底的靜電屏蔽處理,保證小信號不會受線圈的干擾,保證低流速的測量精度。

3、線圈與外界作隔離處理，保證線圈長期的絕緣強度，也就保證傳感器的長期測量精度。

4、傳感器所有的焊接工藝都采用氬弧焊工藝,雖然成本較高,但能保證焊接的可靠性（焊接是傳感器的zui主要的生產工藝）,特別是安裝線圈后的zui后一道焊接工序,用氬弧焊工藝能保證已安裝的線圈不被損傷。

5、采用接地電極結構,形成一個平衡電極平面，保證整個測量平均速度的過程都被限制在平衡電極平面之內進行，能很好的消除電氣噪聲干擾,提供精確的測量結果。

6、采用定制的雙層屏蔽電纜。

7、可編程頻率低頻矩形波勵磁,提高了流量測量的穩定性，功率損耗低。

8、特殊介質測量（如漿液）采用高頻勵磁,消除雜波干擾。

9、采用16位嵌入式微處理器,運算速度快,精度高。

10、全數字處理,抗干擾能力強,測量可靠,精度高。

11、超低EMI開關電源,適用電源電壓變化范圍大，抗EMC性能好。

12、用單塊電路板完成所有功能設計,采用SMD器件和表面帖裝SMT）技術,電路可靠性高。

13、高清晰度背光中文LCD顯示,顯示累積流量、瞬時流量、流速、流量百分比等。

14、菜單操作,使用方便,操作簡單,易學易懂。

15、具有自檢與自診斷功能,并在屏幕上顯示。

16、獨特的防雷設計。

八、產品分類及技術說明：

衛生型電磁流量計有：夾持型、螺紋型、卡箍型三種。

1、夾持式衛生型

主要技術指標：

公稱通徑（mm）	25、40、50、80、100、150、200
介質電導率	≥5μs/cm
工作壓力	0.6MPa 1.0 MPa 1.6MPa 2.5MPa
精度	示值的±1.0％或±0.5％（可選±0.3％）
襯里材料	PFA F46
電極材料	316L不銹鋼（也可選其它材質：HC、Ti、Ta、Pt）
安裝形式	一體式分體式
連接方法	夾持式，符合GB9119-88或GB9915-88
其他技術指標，例如：流速、量程、環境溫度、介質溫度、供電電源、功耗、防爆要求、防護等級、輸出信號、通訊、電氣連接等都與普通法蘭式電磁流量計相同。

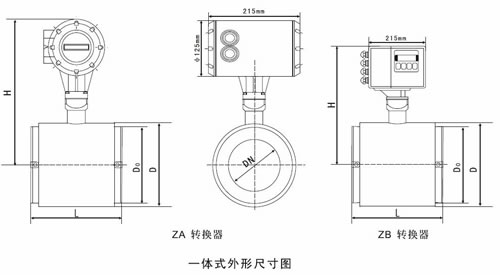

外形及安裝尺寸：

外形尺寸表：

通徑	耐壓MPa	H	h	L	D₀	D
25	0.6 1.0 1.6 2.5	235	115	95	67	87
40		260	127	110	85	105
50		270	140	120	100	120
80		280	154	180	130	150
100		290	163	180	155	175
150		330	200	230	200	220
200		340	220	300	250	270

2、螺紋式衛生型

主要技術指標：

公稱通徑（mm）	25、40、50、80、100
介質電導率	≥5μs/cm
工作壓力	0.6MPa 1.0 MPa 1.6MPa
精度	示值的±1.0％或±0.5％（可選±0.3％）
襯里材料	PTFE F46 PFA
電極材料	316L不銹鋼
安裝形式	一體式分體式
連接方法	螺紋式，符合ISO2037配套提供連接附件
其它技術指標，例如：流速、量程、環境溫度、介質溫度、供電電源、功耗、防爆要求、防護等級、輸出信號、通訊、電氣連接等都與普通法蘭式電磁流量計相同。

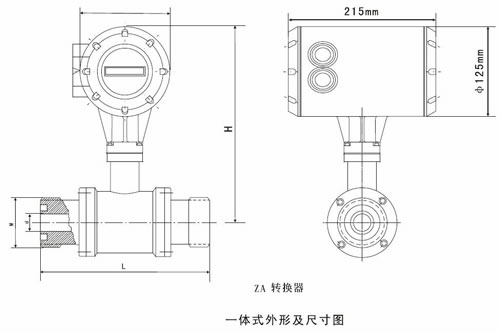

外型及安裝尺寸：

外形尺寸表：

通徑	耐壓MPa	H	h	L	d	M
25	0.6 1.0 1.6	235	115	229	22.4	Rd52×1/6″
40		260	127	233	35.1	Rd65×1/6″
50		270	140	283	47.8	Rd78×1/6″
80		280	154	287	72.1	Rd110×1/6″
100		290	163	350	97.6	Rd130×1/6″

3、卡箍式衛生型

主要技術指標：

公稱通徑（mm）	25、40、50、80、100
介質電導率	≥5μs/cm
工作壓力	0.6MPa 1.0 MPa 1.6MPa
精度	示值的±1.0％或±0.5％（可選±0.3％）
襯里材料	PTFE F46 PFA
電極材料	316L不銹鋼
安裝形式	一體式分體式
連接方法	卡箍式，符合ISO2037配套提供連接附件
其它技術指標，例如：流速、量程、環境溫度、介質溫度、供電電源、功耗、防爆要求、防護等級、輸出信號、通訊、電氣連接等都與普通法蘭式電磁流量計相同。

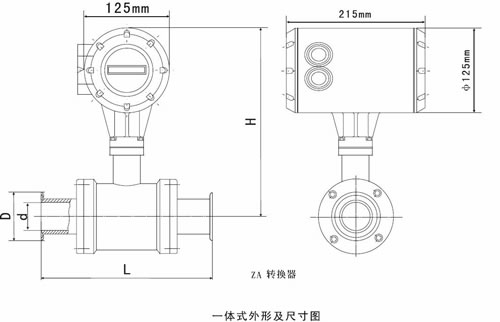

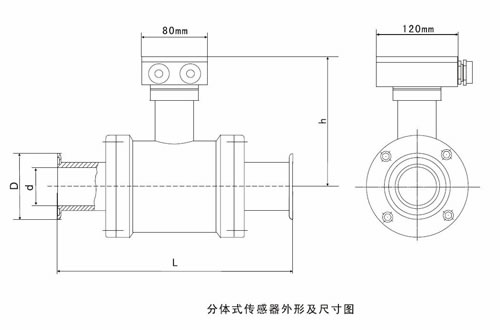

外型及安裝尺寸：

外形尺寸表：

通徑	耐壓MPa	H	h	L	d	D
25	0.6 1.0 1.6	235	115	229	22.4	50.5
40		260	127	233	35.1	50.5
50		270	140	283	47.8	64
80		280	154	287	73.1	91
100		290	163	350	98.6	119
