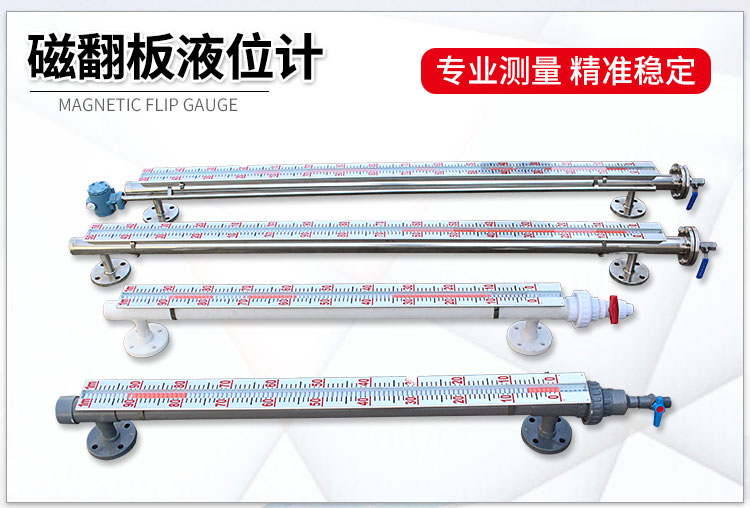

一、儀表概述：
側裝遠傳型磁翻板液位計的靈敏度非常高以及視野也非常寬?，F場指示、信號遠傳一機多能。各種液體以及高溫、高壓、腐蝕性和易燃易爆介質液位的連續測量。 磁翻板液位計在使用的時候，可以在高溫和高壓的情況下作業的，并且在工作的時候，還具有一定的耐腐蝕，這樣就大大的增加了它的使用壽命，同時磁翻板液位計本體管采用無縫鋼管，連接管處采用拉孔焊接，內部無劃痕。還具有直觀、醒目、視角寬，結構緊湊合理，并且使用的時候沒有任何的危險，是十分安全可靠的。測量范圍基本不存在盲區。
二、測量原理：
產品由本體、翻板箱（由紅、白雙色磁性小翻板組成）、浮子、法蘭蓋以及液位變送器等組成。工作原理為:本體外的翻板箱及變送器受本體內浮子（具有定向磁性源，按不同介質和壓力針對研制）的作用促使翻板翻動并顯示紅白顏色，并隨浮子的移動指示不同的液面高度，同時液位變送器將液位信號傳送至控制中心進行液位指示和控制，也可通過計算機進行集中監控。
三、適用場合：

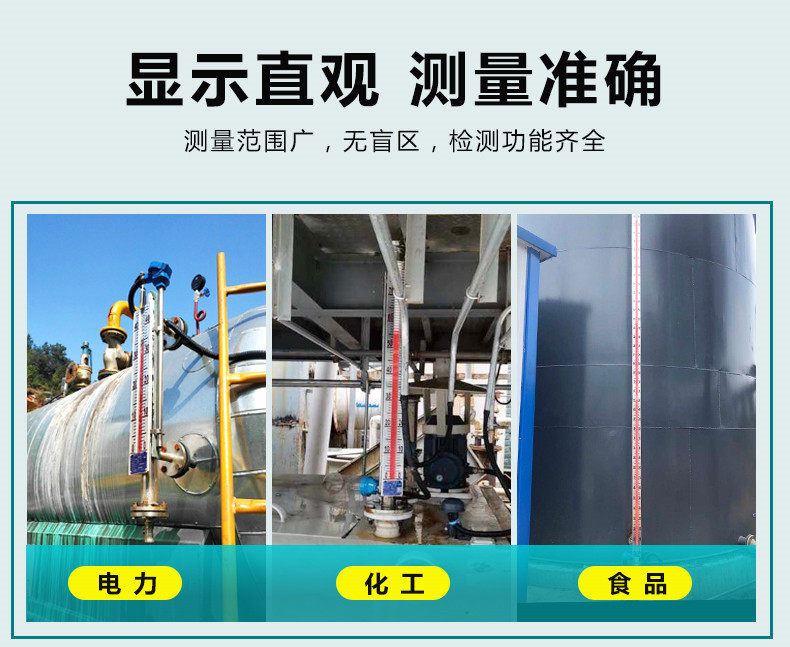

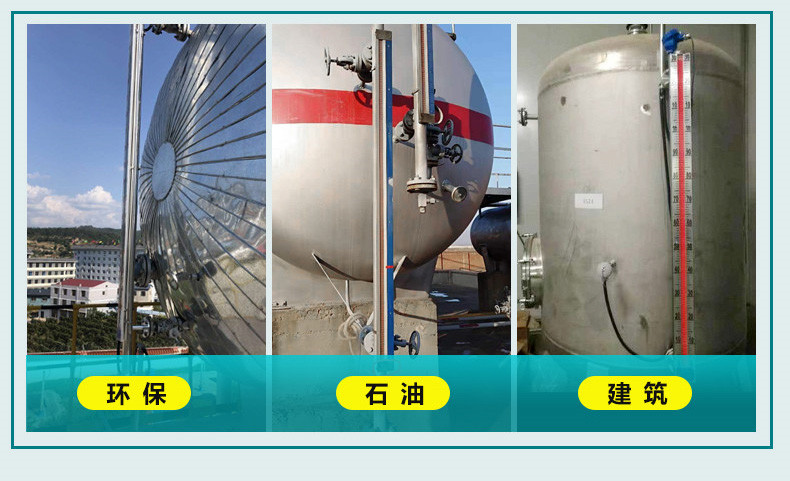

側裝遠傳型磁翻板液位計**用于石油、化工、油田、醫藥、食品、酒業等行業中各類貯液罐、貯槽、貯液池、反應罐、發酵罐內液體、油田、液化氣、液氫、強酸堿液、弱酸堿液、發電廠鍋爐汽包、高低加、除氧器、疏水箱、回水箱高低壓加熱器、凝結器、蒸發患有主其他壓力容器內與1Cr8NitTi、304+PTEE（聚四氟乙烯）、316L、PVC、PP相容液體介質的液位、液面及兩種不同介質界面測量與顯示。
四、性能特點：
1、設計簡單、緊湊、堅固可靠、壽命長、無維護工作量能長期在戶外安裝使用；
2、測量管與液位顯示部分、液位變送器、報警開關在耐壓、耐氣上是完全隔離的；
3、工作壓力范圍寬，耐壓從真空到42MPa；
4、工作溫度范圍寬，適用于從-160-450℃；
5、**用于強弱腐蝕性、易燃易爆、毒性、強放射性、攪動的、污濁的液位測量；
6、各型號均可選丁憂磁性報警開關，實現高低液位自動控制或報警；
7、各型號均可選配4-20mADC液位變送器，實現遠距離集中測量與控制。
五、技術指標：
測量范圍：150-6000mm（大于6000mm可協商訂貨）；
精確度：±10mm；
介質密度：0.4-20g/cm3； 介質密度差：≥0.15g/cm3；
工作壓力：-0.1-42MPa；
工作溫度：-160-450℃；
連接法蘭：法蘭通徑為DN20-DN150，法蘭標準采用化工部HG20592-97法蘭標準，其它法蘭標準請用戶在訂貨時注明；
環境振動：頻率≤25HZ，振幅≤0.5mm；
法蘭材質：碳鋼、304、316L；
跟隨速度：≤0.08m/s；
介質粘度：≤0.04Pa；
主導管材質：1Cr18Ni9Ti、304、316L、PP、PTEE,304不銹鋼內襯PTEE；
主導管直徑：￠48、￠57、￠62mm；
磁翻柱材質：≤80℃：ABS塑料，≥80℃：陶瓷或金屬；
顯示器材質：≤80℃：ABS塑料，≥80℃：鋁合金；
安裝方式：垂直安裝；
排污閥：球閥，針型閥。

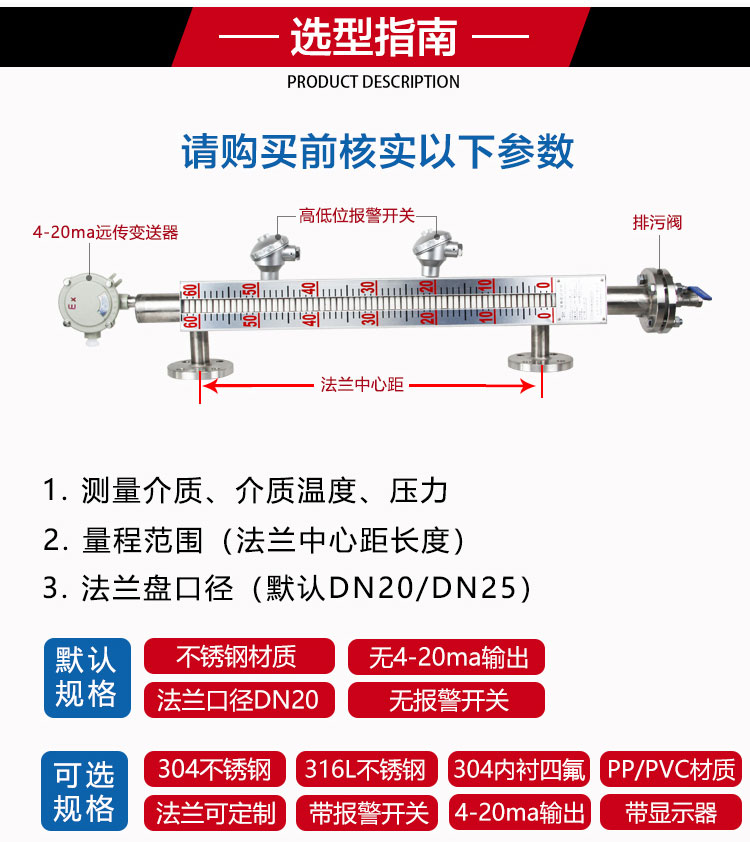

六、附加功能選擇項：
磁性限位開關：
常開型：高于報警點合并；
常閉型：高于報警點斷開；
開關容量：250VAC1A（阻性）250VAC0.3A（感性）；
開關壽命：100000次。
七、液位變送器：
輸出電流：4-20mADC；
分辨率：±1-±10mm；
負載電阻：500Ω（24VDC供電時）；
傳送距離：＞3000m；
工作電源：16-30VDC。
八、智能液位變送器：
輸出電流：4-20ADC；
分辨率：0.2mm；
負載電阻：500Ω（24VDC供電時）；
傳送距離：＞3000m；
工作電源：16-30VDC。
九、夾套形式：
蒸汽夾套和水循環夾套，是在液位計主導管處增加一層筒體，供蒸汽，循環水或導熱油流通。
真空夾套，是在液位計主導管外增加一層真空筒體，以使被測量介質與外界隔熱。
雙層夾套，一般是指在蒸汽伴熱夾大套外再做一層真空夾套。
電伴熱系統，是在液位計主導管外纏繞電伴熱帶，從而給介質加熱。
十、統構成及接線：
1、上下限開關輸出：
由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。
2、電遠傳：
由測量單元和變送單元兩部分組成。
3、本安防爆：
a 帶本安防爆，上、下限開關輸出型：
防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。
b 帶本安防爆遠傳型：
適合使用于∏類電氣設備（工廠用）、C級氣體，zui高表面溫度組別T4（135℃）。

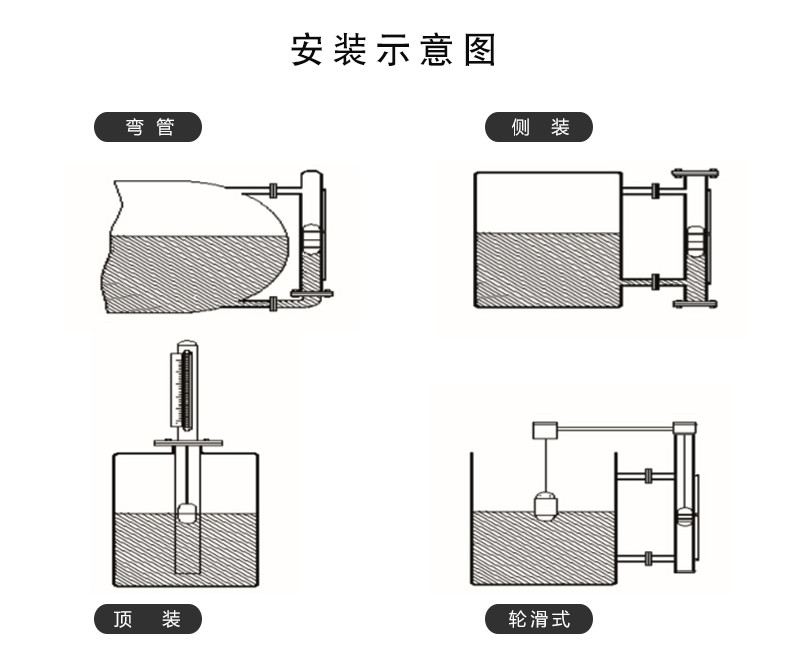

十一、安裝使用及注意事項：
1、使用前應先用校正磁鋼將零位以下的小球置成紅色，其它球置成白色；
2、如用戶自行采用伴熱管路時，必須選用非導磁材料，如紫銅管等。伴熱溫度根據介質情況確定；
3、安裝位置，應避開或遠離物料介質進出口處，避免物料流體局部區域的急速變化，影響液位測量的準確性；
4、介質內不應含有固體雜質或磁性物質，以免對浮子造成卡阻；
5、本體周圍不容許有導磁物質接近，禁用鐵絲固定，否則會影響磁翻板液位計的正常工作。
6、打開底法蘭，裝入磁性浮子（注意：重端帶磁性一端向上，不能倒裝。）；
7、調試時應先打開上部引管閥門，然后緩慢開啟下部閥門，讓介質平穩進入主導管，觀察磁性紅白球翻轉是否正常，然后關閉下引管閥門，打開排污閥，讓主導管內液位下降，據此方法操作三次，確屬正常，即可投入運行；
8、應根據介質情況，不定期清洗主導管清除雜質；
9、對超過一定長度（普通型＞3米、防腐型＞2米）的液位計，需增加中間加固法蘭或耳攀作固定支撐，以增加強度和克服自身重量；
10、安裝必須垂直，磁翻板液位計與容器引管間應裝有球閥，便于檢修和清洗；
11、當配有遠傳配套儀表時需做到如下幾條：
a、應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定（禁用鐵質）；
b、遠傳配套儀表上感應面應面向和緊貼主導管；
c、遠傳配套儀表零位應與液位計零位指示處在同一水平線上；
d、遠傳配套儀表與顯示儀表或工控機之間的連線需單獨穿保護管敷設或用屏蔽二芯電纜敷設；
e、接線盒進線孔敷設后，要求密封良好，以免雨水、潮氣等侵入而使遠傳配套儀表不能正常工作，接線盒在檢修或調試完成后應及時蓋上。
